cspplaza光热发电网讯:近日,成功研制出高温铠装电伴热和热电偶产品并已为多座商业化光热电站供货的国家级高新技术企业——沈阳市中色测温仪表材料研究所有限公司(以下简称沈阳中色)正式加入cspplaza光热发电平台常务委员会员单位。
坐落于沈阳市的沈阳中色目前主要生产测温仪表材料、电加热伴热材料、金属材料、防爆器材、机械零部件等产品,同时进行仪表材料研究并提供相关的技术服务;电加热伴热工程施工;航空机械零部件、航空工艺装备的研发和制造。目前,公司的产品已广泛应用于航空、航天、石油、化工、核电、光热发电、储能、冶金、机械、科研院所等领域,并长期为其提供配套生产及技术服务,形成了良好的合作关系。
光热相关产品及介绍
沈阳中色自主研发的铠装矿物绝缘加热线产品已于2007年通过沈阳市科技成果鉴定,并于2008年获得国家科技部项目支持;铠装矿物绝缘加热线的接线装置均采用此公司的两项发明专利产品:一种铠装矿物绝缘电加热电缆的接头和预制冷端方法。
1、加热线结构
加热线由绝缘层、发热芯线和金属护套组成。
绝缘层:高纯氧化镁;
加热芯线:精制镍基合金材料;
护套:采用优质进口alloy825高温合金无缝管,可承受高温达1000℃,并具有耐腐蚀性和较高机械强度,不易折断,耐低温,在低温下施工不脆断,易于冬季施工和维修。

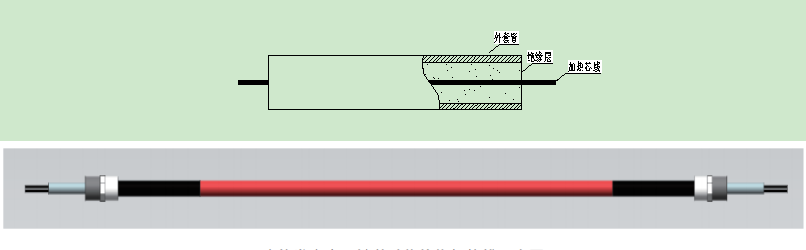

光热发电专用铠装矿物绝缘加热线示意图
加热线的表面光洁,无任何缺损,且能防潮(湿)、防油、防酸。
2、加热线性能参数
(1)温度特性
铠装矿物绝缘加热线具有接近恒功率特性,在不同温度下功率变化不大。
(2)热稳定性不低于以下指标
加热线每年功率衰减不大于0.5%,从低温到高温,再从高温到低温其输出功率重现性好,误差小于1%。
(3)加热线绝缘性能指标
铠装矿物绝缘加热线在常温下,相对温度不大于80%时,500v绝缘电阻大于100mω,能承受1500v电压1分钟不击穿。
加热线针对现场管道一对一供应,现场不能随意剪裁。
沈阳中色生产的铠装热电偶从偶丝的熔铸、加工到铠装热电偶的组装、拉伸、退火到最终装配都由公司全流程生产,配备2套全自动热工检定系统,可保证产品质量和交货期。同时沈阳中色还有专业的电伴热安装人员,安装经验丰富,有大型电伴热安装的工程业绩。
典型光热项目应用案例

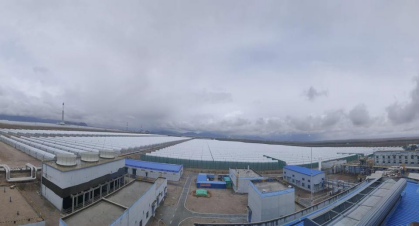

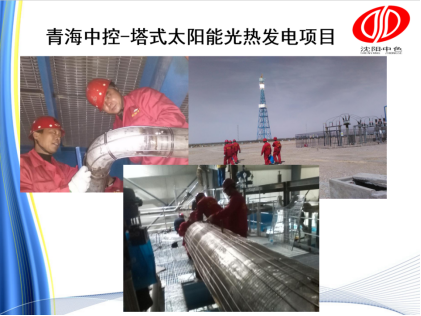

该项目采用中控太阳能公司自主研发的塔式太阳能热发电技术,是中国第一座商业化运营的太阳能热发电站。
沈阳中色负责该项目熔盐管道电伴热部分,熔盐的液态温度为238℃以上,低于这个温度则会凝固。为了防止熔盐在管道、储罐、阀门、仪表中发生凝固,需要对所有熔盐流经的设备进行电伴热。
本工程所用铠装矿物绝缘电加热线总计6749米,于2016年7月安装完成调试合格并投入使用。用户反馈系统运行良好,完全达到预期效果。

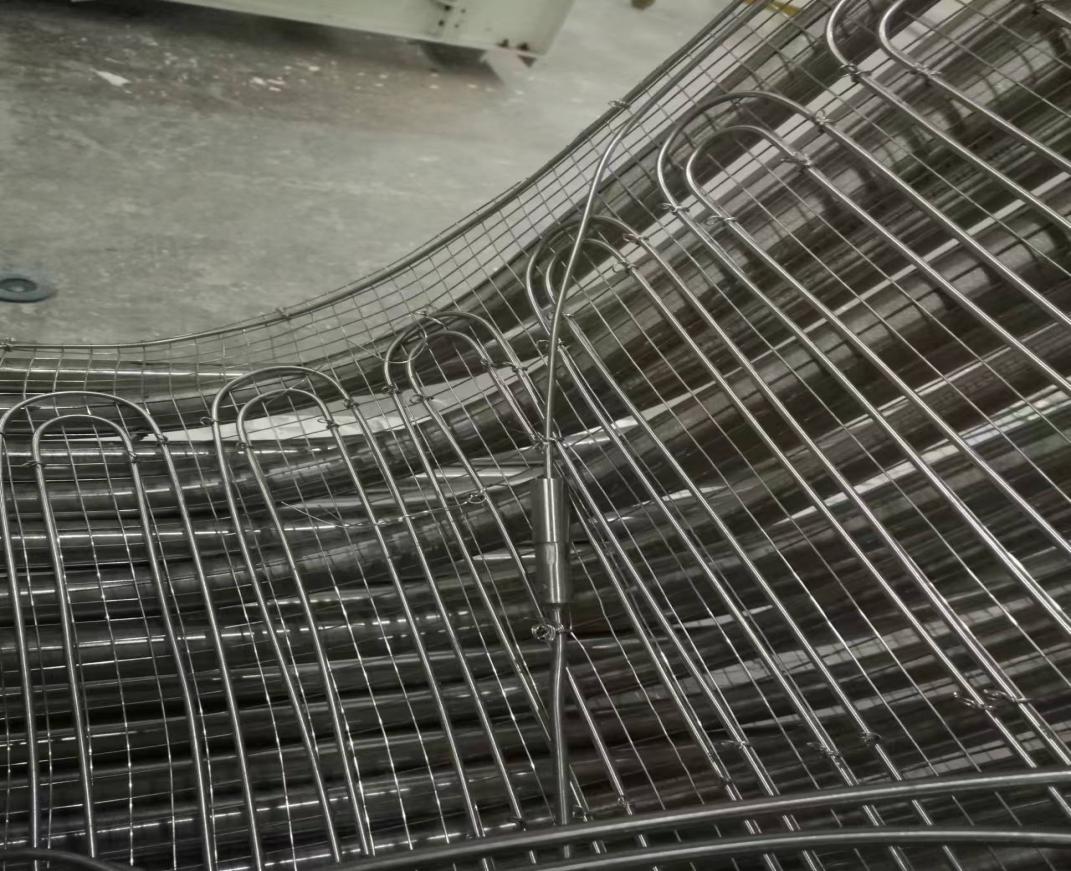

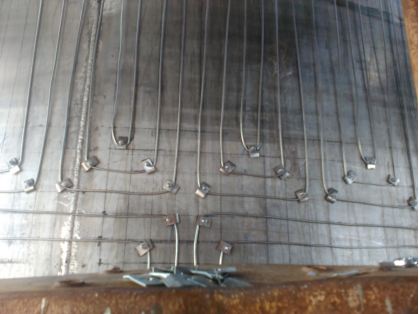

蓝星(北京)化工机械有限公司总包的中控太阳能青海德令哈50mw塔式太阳能热发电站熔盐储罐项目,沈阳中色负责两座储罐电伴热项目的设计、制造及安装工作,暴露温度400~575℃,伴热温度260~575℃。
机组投运前电伴热系统要完成空罐预热工作,机组正常运行后,电伴热系统要维持熔盐罐体工艺温度的稳定。本工程设计铠装矿物绝缘加热线发热段与不发热段总计13266米,已于2018年8月完成安装并投入使用。用户反馈系统运行良好,完全达到预期效果。
2、中广核太阳能德令哈有限公司德令哈50mw光热发电项目
沈阳中色负责电伴热项目的设计、制造及安装工作,伴热温度大于200℃。本工程设计铠装矿物绝缘加热线发热段与不发热段总计8399米,已于2020年11月完成安装并投入使用。用户反馈系统运行良好,完全达到预期效果。
3、西子洁能-金塔中光太阳能“10万千瓦光热 60万千瓦光伏”项目
沈阳中色负责为该项目提供吸热系统的铠装矿物绝缘电伴热产品。
在设计寿命期间内,熔盐吸热器集箱(包括弯管)的电伴热mi要保证被加热的设备在极端工况条件下4小时(不开备用)以内温度能够从环境温度升高到300℃,电伴热在预热升温过程中要加热均匀(最高和最低点温差不超过30℃),集箱电伴热mi外护套表面的设计能流密度低于1.0w/cm2,集箱电伴热mi须保证至少25年的使用寿命。
项目设计进口alloy825合金高温铠装加热线25000多米,目前项目正在进行中。
