在熔盐光热技术中,熔盐阀门占有举足轻重的地位。据了解,熔盐阀门一直被国际少数品牌垄断,首批发电的示范项目熔盐阀门大多依赖进口。该阀门价格昂贵,交货周期长,售后亦无保障,交货周期更是被无限期延长,美高梅app官方下载的售后服务更是无从谈起。
熔盐阀门作为熔盐光热电站中的关键设备,不仅要在复杂苛刻的工况下运行,还要避免阀门内漏外漏、启闭卡涩及冲蚀等问题。熔盐阀的可靠性和安全性关乎整个电站的正常运行和电站效益的保证,关键部位熔盐阀出了问题,可能导致整个电站停运,很可能拖累整个工程,熔盐系统对高温熔盐阀的质量提出了相当高的要求。熔盐阀选择不当,将给后面运维带来很大的工作量,且电站效益大打折扣。
说起佳洁能国产化熔盐阀在光热圈子里是家喻户晓的,是首批光热示范项目熔盐阀应用最多的品牌。佳洁能已为多个熔盐试验回路和多个首批示范项目提供了熔盐截止阀、熔盐调节阀、熔盐仪表阀、熔盐大压差调节阀及进口品牌熔盐阀维修,熔盐阀供货已近300台,最大口径22",大部分已无故障运行时间超过两年。
抓住“硬骨头”--专注严苛工况熔盐阀研发
熔盐阀在国际国内并无设计规范和制造标准等体系,属于空白,对于阀门设计制造厂家来说更是一个陌生的领域。早在2016年,佳洁能与苏州德兰建立研发团队,并与科研院所加强合作,通过持续的人力物力财力的投入,已获得十多项熔盐阀国家授权专利。
其中与中科院上海应用物理研究所合作研发,熔盐制备上截止阀,mcsh超高温熔盐调节阀等先后应用在各自系统上。mcsh超高温熔盐调节阀工作温度达到720℃,也是行业里从未涉及到的熔盐高温工况。
2017年,哈锅与浙江大学、山东电力建设第三工程公司共同合作,在浙江大学校内联合搭建了一个塔式光热实验平台,该平台主要进行熔盐储热释热试验,试验运行过程中熔盐最低温度为235摄氏度,最高温度为565摄氏度,所用熔盐阀门26台全部采用佳洁能的产品。试验台从2018年6月开始运行至今,运行期间无出现内漏和外漏,无出现动作滞涩等质量问题,启闭顺畅,调节性能较好,达到设计要求。佳洁能熔盐阀可以满足光热发电集热储热换热系统使用,该项目负责人浙江大学热能工程研究所教授周昊对佳洁能熔盐阀给予高度评价。
2021年,首航高科与西交大合作的高温吸热器项目,所涉及的是另一种熔点更高的熔盐,使用温度更高。佳洁能和德兰团队从材料选择,阀门结构的设计,以及密封填料等方面进行优化,并于2021年年底顺利交货。
以现场改造为抓手--实现熔盐阀关键技术国产化
作为熔盐储罐的熔盐泵出口,为了防止泵停机反转,熔盐光热系统需要一台熔盐专用逆止阀做保护。由于在第一批光热示范项目期间,放眼全球都找不到适用熔盐的逆止阀,所以大部分熔盐光热示范项目只能在冷泵和热泵出口都选用进口品牌电液动快关蝶阀代替逆止阀。电液动快关蝶阀液压驱动装置由液压泵站、控制阀组、蓄能器、快速油缸、电气控制箱等5部分组成,系统复杂,实际运行中故障不少,且价格昂贵。
针对这种情况,佳洁能与苏州德兰技术团队与项目现场技术团队协作开发出一种新型熔盐专用逆止阀。该阀门依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流,结构简单,无熔盐残留死角,无需外部动力,故障率极低。并在某10mw和100mw光热项目上运行两年多时间,效果非常好。
塔式下降管大压差调节阀是塔式光热发电熔盐系统工况最苛刻的调节阀之一,是保证电站正常运行的关键。至少包括以下工况:最大流量工况,额定流量工况,最小流量工况,既是流量调节,又严控进热罐热熔盐的压力;同时还有熔盐系统启动吸热器充盐工况,熔盐介质逆流工况,熔盐系统停运疏盐工况等多种工况。2018年底,佳洁能团队针对某项目该阀出现一些问题,通过和项目技术人员充分沟通,了解现场实际运行工况,技术团队经过多月努力,终于取得了重大技术突破,验证样机发到现场安装,经过多年的运行,该阀并无出现阀内件冲刷和汽蚀、调节卡涩等现象,流量曲线并无发生改变,反馈反复出现给定区间上下波动、跳变的现象得到了解决,运行可靠,调节性能良好。
在首航的一期二期项目改造上,大范围采用佳洁能熔盐阀门,运行良好,未出现故障。“佳洁能于2019年5月投入项目的阀门使用效果良好,就使用情况来看,国产熔盐阀完全可以代替进口熔盐阀。”首航高科熔盐光热项目技术负责人于2021年12月4日在《佳洁能熔盐阀使用评价》文件中表示。
以运行业绩为基础---让更多用户关注国产熔盐阀
光热发电是新时代下建设新型能源体系的有效支撑,推动光热发电与、光伏发电基地一体化建设运行,可有效提升新能源发电的稳定性和可靠性。目前越来越多的光热项目业主开始接受并采用国产熔盐阀。用户接受国产化,到信任国产化,再到彻底国产化是一个循序暂进的过程,作为相关的公司,目前要做的是让用户看到实际的应用运行效果,打消用户心中的顾虑,而不是白菜价的竞争,甚至会把行业推进死胡同。

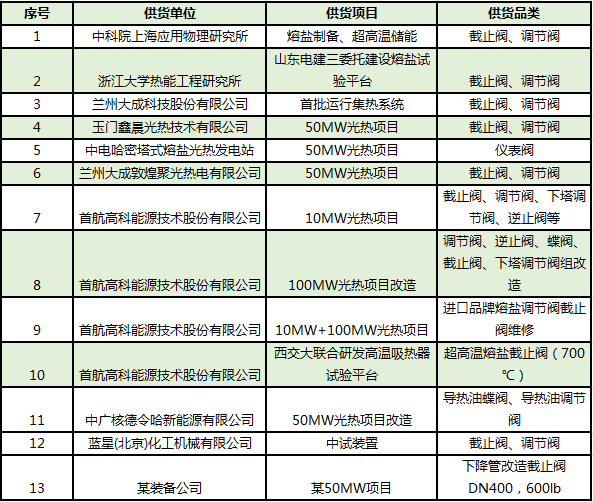

表:佳洁能相关业绩
2019年4月15日,兰州大成敦煌50兆瓦发电示范项目首批运行集热系统建成,并成功实现550摄氏度高温运行测试,系统各项指标均达到设计要求。该系统所用熔盐阀门皆为佳洁能国产熔盐阀。在此基础上,兰州大成敦煌50兆瓦光热发电示范项目采用了佳洁能近200台阀门,这也是国内首批光热发电示范项目较大规模采用国产熔盐阀。

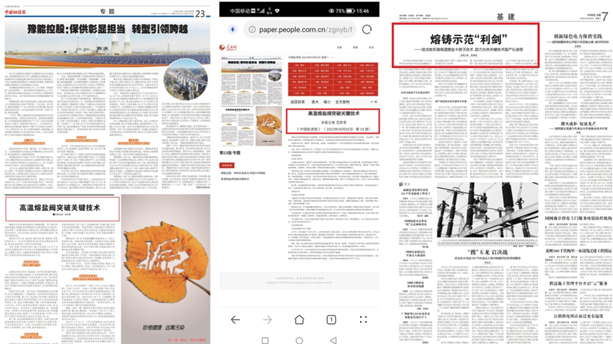

佳洁能熔盐阀骄人的成绩得到了电力领域媒介平台的多方关注。2022年3月22日《中国电力报》以《熔铸示范“利剑”——佳洁能攻破高温熔盐卡脖子技术,助力光热关键技术国产化进程》为题、5月2日《中国能源报》以《高温熔盐阀突破关键技术》为题进行专题报道佳洁能熔盐阀,并在人民网同时转载。
针对大基地光热光热项目,佳洁能推出一个熔盐阀门增值计划:
1、整个光热项目除熔盐安全阀外,我们提供其他所有熔盐阀总承包(不包括安装),承诺熔盐阀总价低于进口品牌近3000万;
2、佳洁能承诺运行5年之内所有配件是免费提供并提供免费现场服务;
3、定期不定期派出技术服务人员到现场,与现场运维技术人员对熔盐阀进行维护;
4、运行5年后配件收取成本费,并派技术人员协作现场运维人员进行更换或维修。
佳洁能积极参与标准制定,其中参与中广核和中南院主编的《光伏与熔盐储能一体化发电设计导则》,后续将参与多个公司熔盐阀相关课题及超高温(800℃以上)熔盐阀的合作研发。
佳洁能团队将继续与科研院所、终端用户、工程公司和设计院合作,加大研发力度,继续致力于熔盐阀整机的国产自主创新,不断提高解决制约光热熔盐积储换热系统的熔盐阀难题能力,为熔盐储能各种技术路线制定满足工况要求的美高梅app官方下载的解决方案。
